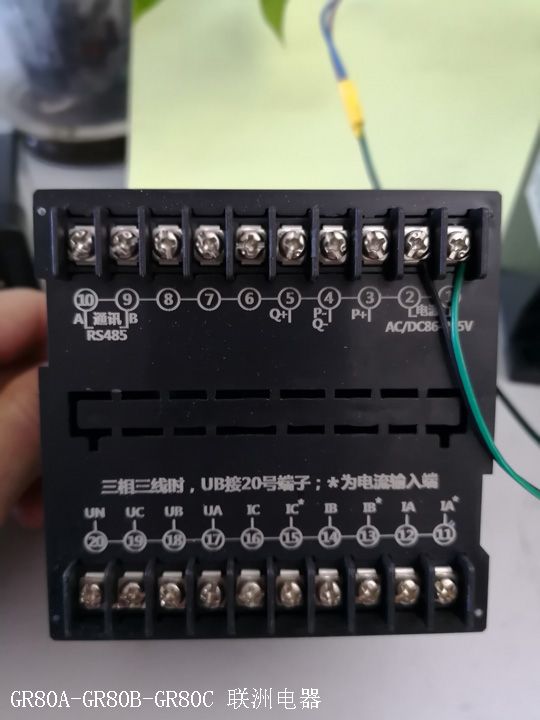

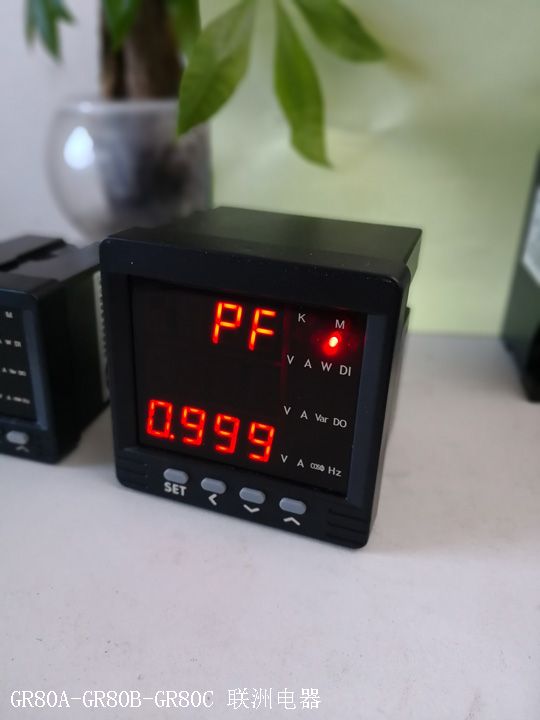

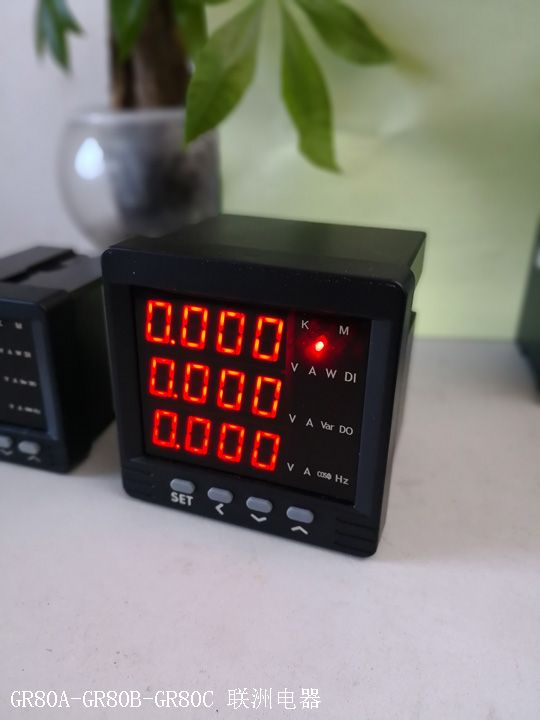

GR80A、GR80B、GR80C智能電力監控儀表
GR80A、GR80B、GR80C智能電力監控儀表用于測量三相高低壓交流電力參數，全電量測量，可用于各個工況行業，采用數字顯示，讀數直觀，帶通訊。
1、 功能特性
測量三相高低壓交流電力參數，全電量測量；
可選擇全測量電力參數功能，也可選擇單個電流/電壓/頻率/功率/電度/等電力參數測量功能
帶背光點陣漢顯液晶顯示
Z多4路開關量輸入
Z多2路繼電器輸出，具備定值越限輸出功能
1路模擬量輸出，輸出對象可編程
具備RS485通訊接口，MODBUS-RTU通訊協議
2、 性能指標
精度等級：電流、電壓0.5級，功率0.5級，有功電度1級
額定輸入：電流5A、1A，電壓380V、100V 頻率45Hz～60Hz
過載能力：電流、電壓1.2倍/連續，電流10倍/1秒
開關量輸入：4路，內部提供電源或外部提供電源
繼電器輸出：2路，控制方式為自控或遙控、容量為250Vac/5A,30Vdc/5A
模擬量輸出：1路4～20mA輸出，內部有源，輸出負載為500歐姆
顯示：點陣漢顯液晶顯示
按鍵：六按鍵，查詢和設置參數
通訊端口：1路RS485通訊，MODBUS-RTU協議，波特率為2400～19200bps
工作電源：AC/DC85～265V
整機功耗：<3W
工頻耐壓：輸入-輸出-電源 AC2kV/1min
絕緣電阻：>50MΩ
沖擊電壓：5kV（峰值）,1.2/50uS
3、型號定義
型號：GR80A
GR：項目代號
80：多功能電力監控儀表
A：尺寸代號，A：96*96，B：80*80，C：72*72
