數顯表的接線和調試方法

數顯表的各類有很多，這里講的是電力數顯儀表的接線和調試方法，如果您用過類似的產品，那么這個過程其實是很容易理解，所以它將會是很簡單的一個過程。

數顯表為何需要調試呢？主要工作是：

1、調節電流數顯表的變比，比如電流互感器的規格是600/5A，那么數顯表的變比需要調試為600，或600除以5=120。

2、調節電壓數顯表的電壓變比，一般智能數顯表可以適用于低壓380V、高壓10KV 110KV等，輸入到數顯表的電壓有：0-450V,0-100V等，所以需要調試這個輸入電壓。

調試電流電壓變比的操作菜單：

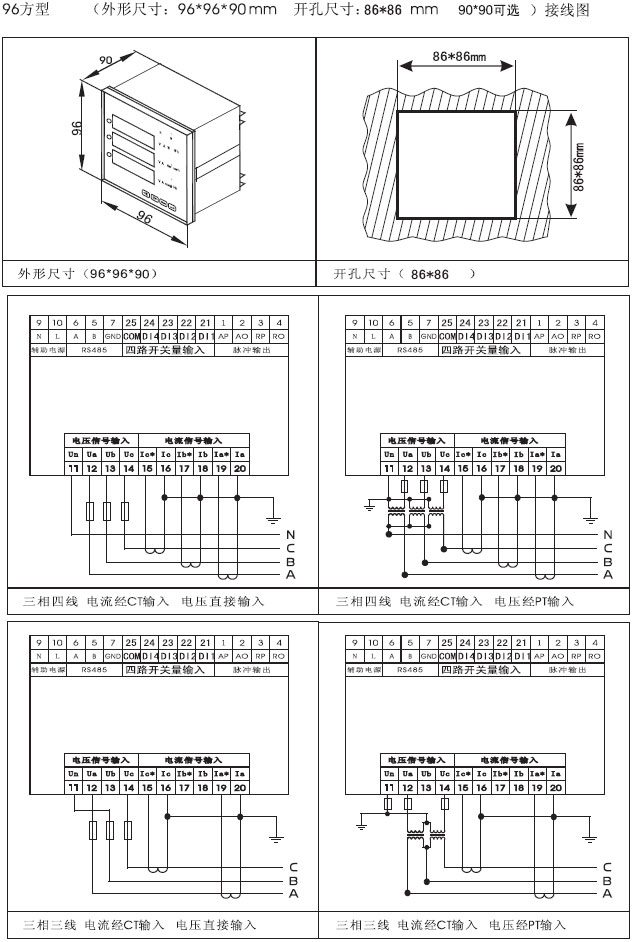

接線方法和接線圖：

三相電壓顯示380V則需要按三相三線接法，顯示220V則使用三相四線接法。
