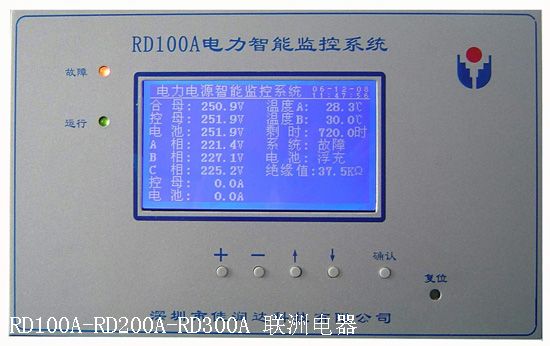

RD100A、RD200A、RD300A電力智能監控系統
概述
第四代RD100A、RD200A、RD300A電力智能監控系統靈活的兼容了電源系統中的各種設備的檢測與控制，系統主要包括主監控、開關量檢測單元、電池巡檢單元、絕緣檢測單元，對于特殊的系統還可配置協議轉換單元和數模轉換單元。其中開關量單元Z多可擴展4個單元；充電模塊Z多可控制12臺；
電池巡檢Z多可巡檢24節電池的電池組；絕緣檢測單元Z多可擴展到4個單元共120回輸出回路。
對于特殊的模塊可靈活選配協議轉換單元和數模轉換單元，從而兼容各個廠家所生產的模塊而不至于影響本系統的正常運行。
1、 智能化程度高
采用智能高頻開關整流技術，其充電過程完全符合GZDW微機控制直流電源柜充電曲線要求，模塊、監控系統都可對電池實現智能充電管理，具有完善的“四遙”功能。
2、 可靠性高
充電模塊N+1冗余熱備份，高精度動態均流，可自主、主控或受控運行，與監控系統構成“三級監控”冗余結構；全部選用可靠元器件，出廠前經過96小時高溫老化。經電科院檢測，具有極強的抗高頻干擾能力和抗雷擊能力。
3、 操作、使用簡便
模塊智能帶電熱插拔，交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，帶電熱插拔，方便安裝、檢測、更換。
4、 顯示、報警功能完善
大屏幕液晶漢字顯示，界面友好豐富，任何故障都能發出聲光報警并儲存報警信息。5、效率、功率因數高
電源效率90%以上；有源功率因數校正技術，功率因數大于0.99，無電網諧波污染。
6、方案齊全、系統性強、組合方便
如果提供的方案不能滿足您的要求，可在訂貨時提出，按您的要求生產。
7、兩路交流電源進線，自動切換，可交流單相220V供電
三、使用環境
1、海拔高度：≤2000m；
2、周圍介質溫度：-15℃～+45℃；
3、空氣相對濕度不大于90%；
4、無易燃、易爆危險介質、無腐蝕金屬和破壞絕緣的有害氣體、導電微粒的場所；
5、無強電磁場干擾、無強烈振動和沖擊的場所，安裝垂直傾斜度不超過5°；
6、室內使用，且通風良好；
五、主要技術參數
1、交流輸入： 380V，45~60HZ（或單相220V）；
2、輸出電壓： 220V或110V；
3、蓄電池容量： 10~3000Ah；
4、穩流精度： ≦0.1%；
5、穩壓精度： ≦0.1%；
6、紋波系數： ≦0.1%；
7、并機不均流度： ≦2%；
8、效率： ≧92%；
9、功率因數： ≧0.99；
10、噪聲： ≦60dB；
11、防護等級： IP20。
