國標銅線安全載流量選線技巧以及銅線載流量表口訣
很多剛做電工的朋友們都不知道如何來選取電線的粗細，根據電功率計算公式：P=W/t =UI；在純電阻電路中，根據歐姆定律U=IR代入P=UI中還可以得到：P=I2R=(U2)/R，算出電流就可以根據電流來選取電線的平方數也就是電線粗細。
下邊這個是國內某電工的心得和一些技巧供參考，還有下邊的標準是國內的安全載流量標準，非日本標準，順便說一下在日本電工界選取電源回路斷路器時通常算出做大用電量時的電流數，例如一個屋子內有10臺燈，同時工作時Z大用電量是10A，那么通常會選用20A的斷路器。也就是說在日本電氣設計時用電量Z多不要超過漏電斷路器Z大值的百分之六十。
1平方毫米銅電源線的安全載流量－－17A。
1.5平方毫米銅電源線的安全載流量－－21A。
2.5平方毫米銅電源線的安全載流量－－28A。
4平方毫米銅電源線的安全載流量－－35A。
6平方毫米銅電源線的安全載流量－－48A。
10平方毫米銅電源線的安全載流量－－65A。
16平方毫米銅電源線的安全載流量－－91A。
25平方毫米銅電源線的安全載流量－－120A。
單相負荷按每千瓦4.5A（COS&=1），計算出電流后再選導線.
10平方銅電線家庭安全使用標準是:如果是暗裝取5A/平方.明裝7A/平方.
那么10平方銅電線明裝通過電流為70A在220V電壓下可帶功率為:15KW;
暗裝時也只有11KW了這是由于線路敷設在墻里影響了線路的散熱
工程上粗略計算方法是平方數的5倍，但是越細的越允許高一些，記得當年考電工的題目，不同的電纜允許Z大電流為：4平方毫米36A、6平方毫米46A、10平方毫米64A、16平方毫米85A、25平方毫米113A、35平方毫米138A、50平方毫米173A、70平方毫米215A、給電纜截面的選取

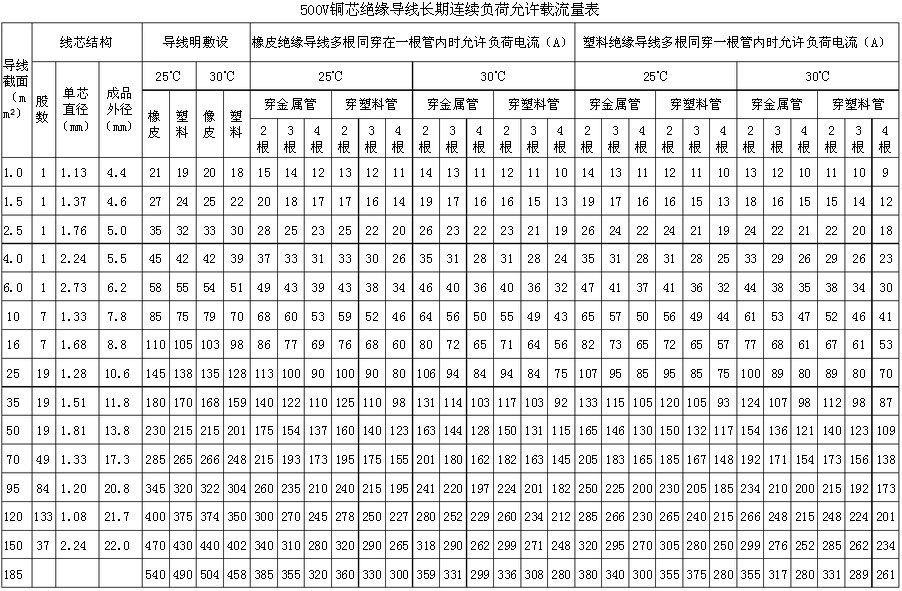

點擊圖片查看大圖
根據電流來選截面
1．用途
各種導線的截流量(安全用電)通�？梢詮氖謨灾胁檎�。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。
導線的截流量與導線的截面有關，也與導線的材料（鋁或銅）、型號（絕緣線或裸線等）、敷設方法（明敷或穿管等）以及環境溫度（25℃左右或更大）等有關，影響的因素較多，計算也較復雜。
2．口訣
鋁心絕緣線截流量與截面的倍數關系： S（截面）=0.785*D(直徑)的平方
10下5，100上二，25、35，四三界，70、95，兩倍半。①
穿管、溫度，八九折。②
裸線加一半。③
銅線升級算。④
3．說明
口訣是以鋁芯絕緣線、明敷在環境溫度25℃的條件為準。若條件不同，口訣另有說明。
絕緣線包括各種型號的橡皮絕緣線或塑料絕緣線。
口訣對各種截面的截流量（電流，安）不是直接指出，而是用“截面乘上一D倍數”來表示。為此，應當先熟悉導線截面（平方毫米）的排列：
1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．
生產廠制造鋁芯絕緣線的截面通常從2.5開始,銅芯絕緣線則從1開始；裸鋁線從16開始，裸銅線則從10開始。
①這口訣指出：鋁芯絕緣線截流量，安，可以按“截面數的多少倍”來計算�？谠E中阿拉伯數字表示導線截面（平方毫米），漢字數字表示倍數。把口訣的“截面與倍數關系”排列起來便如下：
．．．10*5 16、25*4 35 、45*3 70 、95*2.5120*2．．．．．．
現在再和口訣對照就更清楚了，原來“10下五”是指截面從10以下，截流量都是截面數的五倍�！�100上二”是指截面100以上，截流量都是截面數的二倍。截面25與35是四倍和三倍的分界處。這就是口訣“25、35四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10以下及100以上之處，中間的導線截面是每每兩種規格屬同一種倍數。
下面以明敷鋁芯絕緣線，環境溫度為25℃，舉例說明：
【例1】6平方毫米的，按“10下五”算得截流量為30安。
【例2】150平方毫米的，按“100上二”算得截流量為300安。
【例3】70平方毫米的，按“70、95兩倍半”算得截流量為175安。
從上面的排列還可以看出：倍數隨截面的增大而減小。在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，但靠近向三倍變化的一側，它按口訣是四倍，即100安，但實際不到四倍（按手冊為97安），而35則相反，按口訣是三倍，即105安，實際則是117安，不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可以略為超過105安便更準確了。同樣，2.5平方毫米的導線位置在五倍的Z始（左）端，實際便不止五倍（Z大可達20安以上），不過為了減少導線內的電能損耗，通常都不用到這么大，手冊中一般也只標12安。
②從這以下，口訣便是對條件改變的處理。本名“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設，即導線加有保護套層，不明露的），按①計算后，再打八折（乘0.8）。若環境溫度超過25℃，應按①計算后再打九折（乘0.9）。
關于環境溫度，按規定是指夏天Z熱月的平均Z高溫度。實際上，溫度是變動的，一般情況下，它影響導體截流并不很大。因此，只對某些高溫車間或較熱地區超過25℃較多時，才考慮打折扣。
還有一種情況是兩種條件都改變（穿管又溫度較高），則按①計算后打八折，再打九折�；蛘吆唵蔚匾淮未蚱哒塾嬎悖�0.8*0.9=0.72,約為0.7）。這也可以說是“穿管、溫度，八、九折”的意思。
例如：（鋁芯絕緣線）
10平方毫米的，穿管（八折），
40安（10*5*0.8=40）
高溫(九折)
45安(10*5*0.9=45)
穿管又高溫(七折)
35安(10*5*0.7=35安)
95平方毫米的，穿管(八折)
190安(95*2.5*0.8=190)
高溫(九折)
214安(95*2.5*0.9=213.8)
穿管又高溫(七折)
166安(95*2.5*0.7=166.3)
③對于裸鋁線的截流量,口訣指出“裸線加一半”，即按①計算后再一半（乘1.5）。這是指同樣截面的鋁芯絕緣芯與裸鋁線比較，截流量可加一半。
【例1】 16平方毫米裸鋁線， 96安（16*4*1.5=96）
高溫， 86安（16*4*1.5*0.9=86.4）
【例2】 35平方毫米裸鋁線, 158安(35*3*1.5=157.5)
【例3】 120平方毫米裸鋁線, 360安(120*2*1.5=360)
④對于銅導線的截流量,口訣指出“銅線升級算”，即將銅導線的截面按截面排列順序提升一級，再按相應的鋁線條件計算。
【例1】 35平方毫米裸銅線25℃。升級為50平方毫米，再按50平方毫米裸鋁線，25℃計算為225安（50*3*1.5）。
【例2】 16平方毫米銅絕緣線25℃。按25平方毫米鋁絕緣線的相同條件，計算為100安（25*4）。
【例3】 95平方毫米銅絕緣線25℃，穿管。按120平方毫米鋁絕緣線的相同條件，計算為192安（120*2*0.8）。
附帶說一下：對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可采用①中的有關倍數直接計算，比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的截流量約為105安（35*3）。95平方毫米的約為238安（95*2.5）。
下面這個估算口訣和上面的有異曲同工之處：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
2.5平方*9 4平方*8 6平方*7 10平方*6 16平方*5 25平方*4 35平方*3.5
50和70平方*3 95和120平方*2.5
