250kw需要多大電纜？離配電房400米

　　單位一低溫低濕庫滿負荷運行250千瓦，離單位配電房400米，配電房與凍庫之間已安裝了一根3*70+1的電纜，由于電纜過小，現需要再并聯一跟多大型號的電纜才夠用，大概需要多少錢？

250千瓦需要3x300平方的銅電纜。

　　由功率公式P=1.732UIcosφ 有I=P/(1.732Ucosφ)，所以電流可如下計算：

　　I=250/(1.732x0.38x0.85)=447A(用三相市電計算，功率因數取0.85)

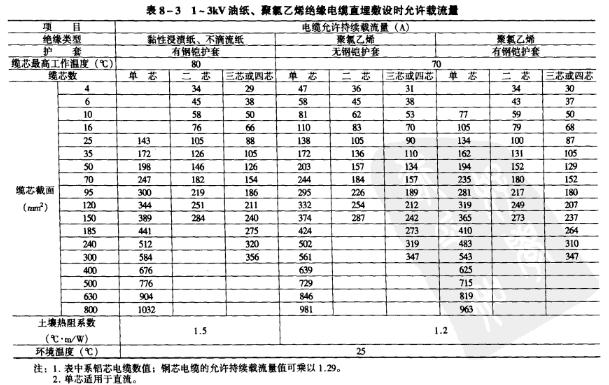

　　由于電流值較大，建議選銅線。下表是鋁線截面和其安全載流量的對照表，故先把銅線對應的電流值447A轉換為鋁線的對應電流值。鋁線的電流值為銅線的(1/1.29)倍，即447/1.29=346A。由表可查得：單芯電纜可選150平方銅線；三芯電纜應選300平方銅線。
