ZR3-10阻容吸收器使用詳細介紹
一、概述
交流中壓3-35kV電力系統，對真空開關開斷產生的操作過電壓，專用的保護設備是阻容吸收器（又稱RC保護器）�？捎行照婵臻_關開斷產生的截流過電壓和多次重燃過電壓，與避雷器并聯使用效果佳。
ZR3第二代阻容吸收器，是新一代的阻容吸收器。該產品為高頻震蕩吸收裝置，響應快、小電流響應好，與真空放電管達到了理想配合。不向電網提供附加接地電容電流，設計使用方便。采用四星型三相組合式接法，滿足我國電網實際情況，相間保護能力強。該產品干式設計、封閉結構、安全耐用、緊湊美觀。
二、型號定義
示例：ZR3-10
ZR3：設計序號
10：系統標稱電壓
Z：電機型（發電機、電動機用），其他還有P型（配電型）
三、使用環境
環境溫度：不高于+40℃，不低于-40℃；
電源頻率：50±2Hz；60±2Hz；
地震烈度：7度及以下；
Z大風速：35m/s；
安裝點空氣中無腐蝕性、爆炸性氣體或塵埃；
安裝點短時工頻電壓升高不得超過保護器額定電壓。

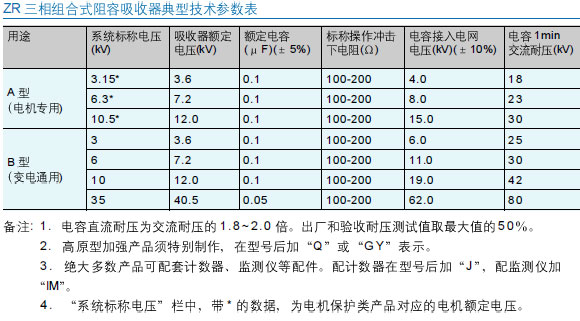

四、典型參數
五、安裝接線
本產品安裝于斷路器和被保護設備之間，戶內使用，直立安裝，不推薦其它安裝姿勢（倒置或側置等），產品采用高壓電纜引出接線。
本產品共4個外露端子，分別接A、B、C三相母排和接地。
本產品自帶的引出絕緣電纜標準長度600mm，若有特殊要求請在定貨時說明。
